Vollautomatische Recyclinglinie für PV-Module
Zero-Touch Logistik. Definierte Materialfraktionen. Minimaler Personalaufwand.
- 1 Bediener/Schicht durch Robotik & automatische Erkennung
- Hohe Reinheiten durch saubere Trennung und Nachreinigung der Metallfraktion
- 75–90 Module/h für skalierbare PV-Integration
PV-Module recyceln heißt:
Verbund trennen – nicht nur zerkleinern.
PV-Module sind Verbundprodukte aus Glas, Metall, Kunststoffen und Zellmaterial. Ohne saubere Vortrennung entstehen Mischfraktionen, Nacharbeit und unnötige OPEX. Ziel ist ein Prozess, der Handling reduziert, Fraktionen definiert und damit PV als Stoffstrom wirtschaftlich in bestehende Recyclingstrukturen integrierbar macht
Masse vs. Wert im PV-Modul: Warum saubere Fraktionen zählen
Glas macht den größten Massenanteil aus – der wirtschaftliche Wert steckt aber in kleineren Materialanteilen. Genau deshalb ist Vortrennung statt Zerkleinern der Schlüssel für hohe Reinheiten und bessere Erlöse.
„Die Zahlen in Klammern beziehen sich auf die Schichten (1–7) im Modulaufbau links.“
Der Aluminiumrahmen gibt dem Modul die mechanische Stabilität, schützt die Glaskante und erleichtert Montage/Transport. Für Recycler ist Aluminium ein wertvoller Metallstrom – allerdings nur dann, wenn er möglichst glasfrei ausgetragen wird.
Warum relevant fürs Recycling?
- Reinheit = Erlös: Glasreste im Profil senken die Qualität im Metallstrom und erhöhen Nacharbeit.
- Prozessziel: Rahmen möglichst kontrolliert abtrennen und – je nach Zustand des Moduls – nachreinigen, um Glasanhaftungen zu minimieren.
Typische Besonderheiten
- Profile variieren je nach Hersteller/Generation (Geometrie, Eckverbinder, Dichtungen).
- Bei gebrochenem Glas „klemmen“ Splitter gern in der Profilnut – genau da entsteht in der Praxis oft der Reinheitsverlust.
Das Frontglas übernimmt den Großteil der mechanischen Schutzfunktion und sorgt für eine hohe Lichtdurchlässigkeit. Es ist in der Regel gehärtetes Solarglas und macht den größten Massenanteil im Modul aus.
Warum relevant fürs Recycling?
- Masse-Treiber: Glas ist der größte Output-Strom – daher entscheidet die Glasqualität stark über die Gesamtwirtschaftlichkeit.
- Qualitätshebel: „Sauberes“ Glas (geringes Polymer-/Zellmaterial) ist deutlich besser weiterverwertbar als Mischglas.
Typische Herausforderungen
- Bei gebrochenen Modulen entstehen unterschiedliche Korngrößen; feine Anteile erhöhen Staub/Handling-Aufwand.
- Glas ist fest mit dem Encapsulant (Einkapselung) verbunden – ohne geeigneten Trennschritt bleibt es „verbundenes“ Material.
Das Einkapselungsmaterial ist die transparente Schicht zwischen Glas und Solarzellen. Es sorgt für Haftung, Polsterung und Schutz gegen Feuchtigkeit, Sauerstoff und mechanische Spannungen. Kurz: Es „klebt“ die Modulschichten dauerhaft zusammen.
Häufige Materialien
- EVA (Ethylen-Vinylacetat): sehr verbreitet (Standard seit vielen Jahren).
- POE (Polyolefin-Elastomer): in neueren Modulen häufiger, u. a. wegen besserer Feuchte-/PID-Beständigkeit.
- Misch-/Co-Extrudate existieren ebenfalls – je nach Hersteller und Generation.
Warum ist das so wichtig? (auch für Lebensdauer)
- Das Encapsulant schützt die Zellen und Lötstellen vor Korrosion/Feuchtigkeit.
- Alterung (z. B. Vergilbung, Versprödung, Delamination) kann Leistung und Sicherheit stark beeinflussen.
Warum ist es eine Recycling-Herausforderung?
- Das Encapsulant ist genau dafür entwickelt, dauerhaft zu haften – und zwar zwischen Glas und Zellen.
- Es ist thermisch und chemisch stabil genug, um 25–30 Jahre Outdoor-Betrieb zu überstehen.
- Beim Trennen entstehen sonst Mischfraktionen (Glas + Polymer + Zellreste), die schwerer zu verwerten sind.
Die Solarzellen sind der aktive Teil, der Licht in Strom umwandelt. In Standardmodulen handelt es sich meist um Silizium-Zellen mit Metallkontakten und Sammelschienen (Busbars).
Warum relevant fürs Recycling?
- Wert steckt in kleinen Anteilen: Metallische Bestandteile (z. B. Silber in Kontaktierungen, Kupfer in Leitern/Bändern) sind wertrelevant, obwohl der Massenanteil klein ist.
- Zellen sind fragil – beim falschen Prozess werden sie zu feinem Material, das schwieriger zu sortieren ist.
Typische Herausforderungen
- Unterschiedliche Zelltechnologien/Generationen (z. B. M-Typen, Halbzellen, unterschiedliche Metallisierung) verändern die nachgelagerte Verwertung.
- Zellmaterial ist im Laminat eingebettet – ohne saubere Trennung bleibt es Teil einer Verbundfraktion.
Die zweite Encapsulant-Schicht verbindet Zellen mit der Rückseite (Backsheet). Funktional ähnlich wie oben: mechanischer Schutz, Haftung und elektrische Isolation in Kombination mit der Rückseite.
Warum relevant fürs Recycling?
- Diese Schicht ist Teil der Laminat-/Verbundfraktion (Encapsulant + Zellen + Rückseitenfolie).
- Je sauberer diese Fraktion vom Glas getrennt ist, desto besser sind alle nachfolgenden Stoffströme.
Typische Herausforderungen
- Alterung kann Haftung verändern: mal lässt sich das Laminat leichter lösen, mal „klebt“ es stärker (unterschiedliche Hersteller/BOMs).
- Thermische Prozesse müssen so geführt werden, dass Glasqualität und Polymer-/Zellfraktion nicht unnötig vermischt werden.
Das Backsheet ist die rückseitige Schutzschicht. Es sorgt für elektrische Isolation, Schutz vor Feuchtigkeit/UV und mechanische Robustheit. Je nach Bauart ist das eine Polymerfolie (typisch bei Glas-Backsheet-Modulen) oder eine zweite Glasscheibe (Glas-Glas-Module).
Häufige Materialien
- Mehrschichtfolien, oft auf Basis von PVF/PVDF oder anderen polymeren Barriere-/Schutzschichten (je nach Generation/Hersteller).
- Additive/Schichten für UV-Stabilität und Barriereeigenschaften.
Warum relevant fürs Recycling?
- Das Backsheet ist Teil des Laminats und beeinflusst die Trennbarkeit wesentlich.
- In älteren Modulen können bestimmte Materialsysteme problematischer sein (z. B. stärkere Versprödung, Risse, Ablösung) – das ändert den Prozess und die Outputqualität.

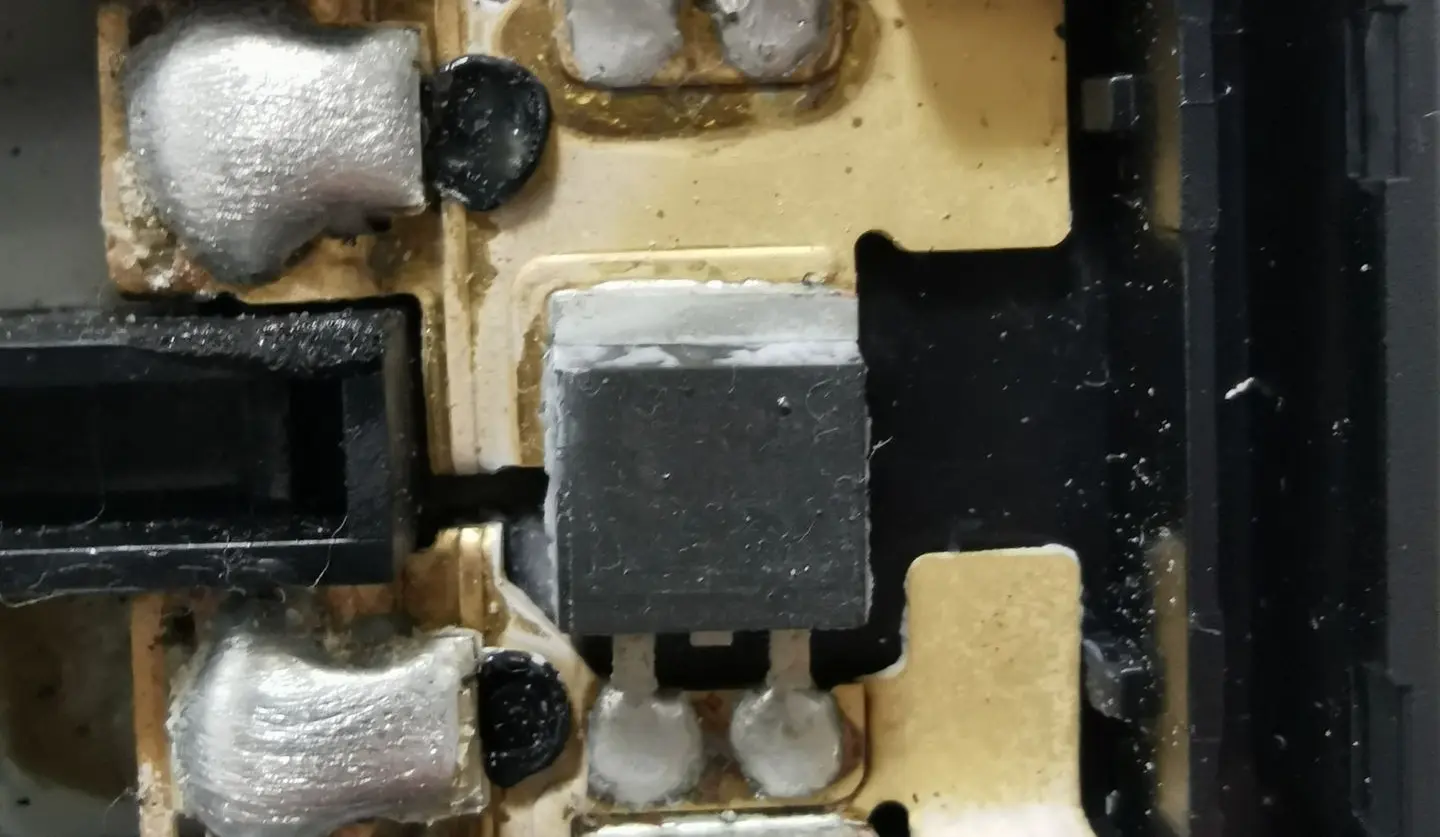

Die Anschlussdose ist die elektrische Schnittstelle des Moduls. Sie enthält Anschlussklemmen, Dioden (Bypass) und führt die Kabel nach außen. Für Recycler ist das ein separater, sehr sinnvoller früher Stoffstrom.
Warum relevant fürs Recycling?
- Kupferpfad: Kabel und Teile der Anschlussdose gehen direkt in bewährte Kabel-/Metallprozesse.
- Qualitätsschutz: Wenn Anschlussdose/Kabel früh und kontrolliert entfernt werden, reduziert das Störstoffe in Glas/Metallfraktionen.
Typische Herausforderungen
- Dose ist verklebt/vergossen und sitzt je nach Hersteller unterschiedlich.
- Mechanische Entfernung muss so passieren, dass Glas nicht unnötig bricht (Qualität & Staub/Handling).

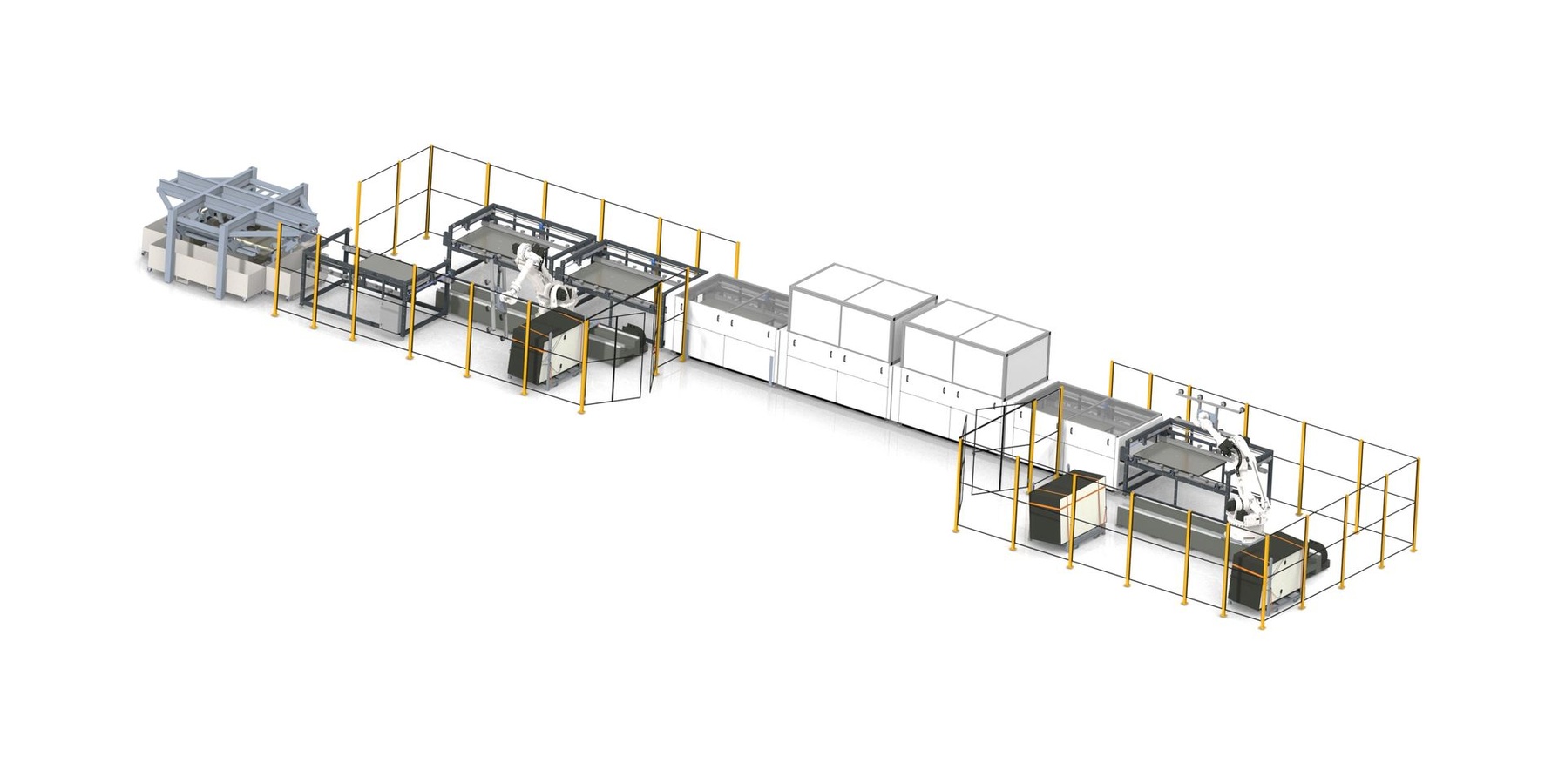

Unsere Lösung: Vollautomatische Recyclinglinie für PV-Module
Hier sieht man, wie 2nd Cycle PV-Module Schritt für Schritt in definierte Wertstofffraktionen auftrennt – per Hover/Klick auf die Stationen.
Diese interaktive Übersicht zeigt, wie 2nd Cycle PV-Module entlang der Materialgrenzen trennt – statt sie nur zu zerkleinern.
Das Ziel: Zero-Touch Handling, definierte Fraktionen und niedrige OPEX, damit PV als Stoffstrom wirtschaftlich in bestehende Recyclingprozesse integrierbar wird.
- Prozessschritte: von Logistik (SolarBox) über Identifikation und Vortrennung bis zu Delamination-Pfaden
- Output: Kabel/Anschlussdose, Aluminium, Verbund/Laminat, hochreines PV-Glas
- Skalierung: ausgelegt für hohen Durchsatz bei minimalem Personalaufwand
Hover/Klick auf die Punkte, um Details zu jeder Station zu sehen.
This interactive overview shows how 2nd Cycle separates PV modules along material boundaries — instead of simply shredding them.
Goal: zero-touch handling, defined fractions and low OPEX, so PV becomes an economical feedstock for established recycling routes.
- Steps: from logistics (SolarBox) and identification to pre-separation and delamination paths
- Outputs: cables/junction box, aluminum, laminate/composite, high-purity PV glass
- Scale: designed for high throughput with minimal staffing
Hover/tap the hotspots to see details for each station.
Standardisierte Logistik ohne Einzelhandling – reduziert OPEX und macht Durchsatz planbar.
- Weniger Personalaufwand und weniger Bruch durch Umsetzen
- Automatisierte Übergabe in den Prozess
Standardized logistics without single-module handling — reduces OPEX and makes throughput predictable.
- Less labor and less breakage from re-handling
- Automated handover into the process

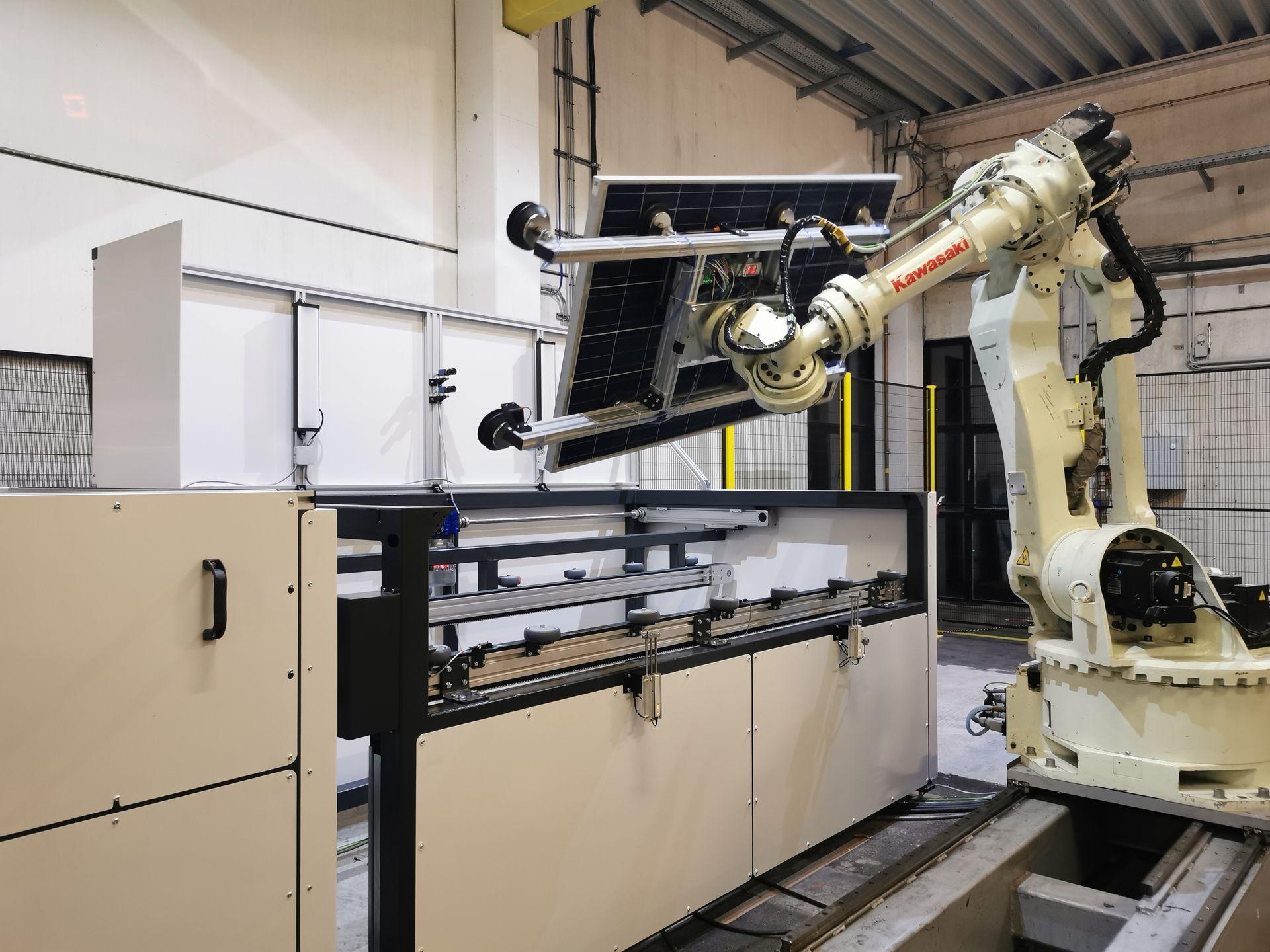

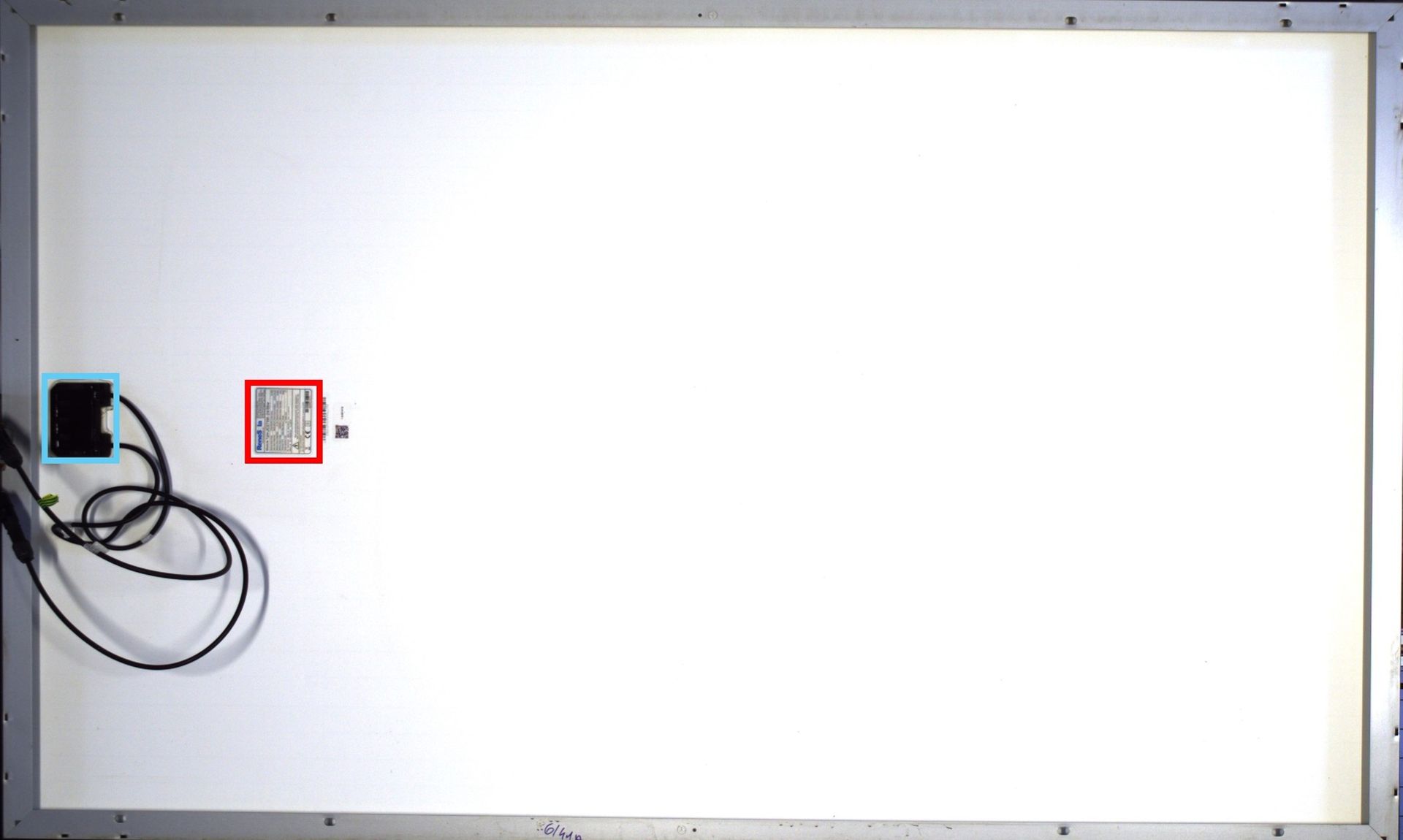

Automatische Format- und Lageerkennung – Mischchargen ohne Rüsten.
- Stabile Greif- und Förderlogik
- Weniger Stillstand, weniger Fehlgriffe
Automatic format and position detection — handle mixed batches without changeover.
- Stable gripping and conveying logic
- Less downtime, fewer handling errors

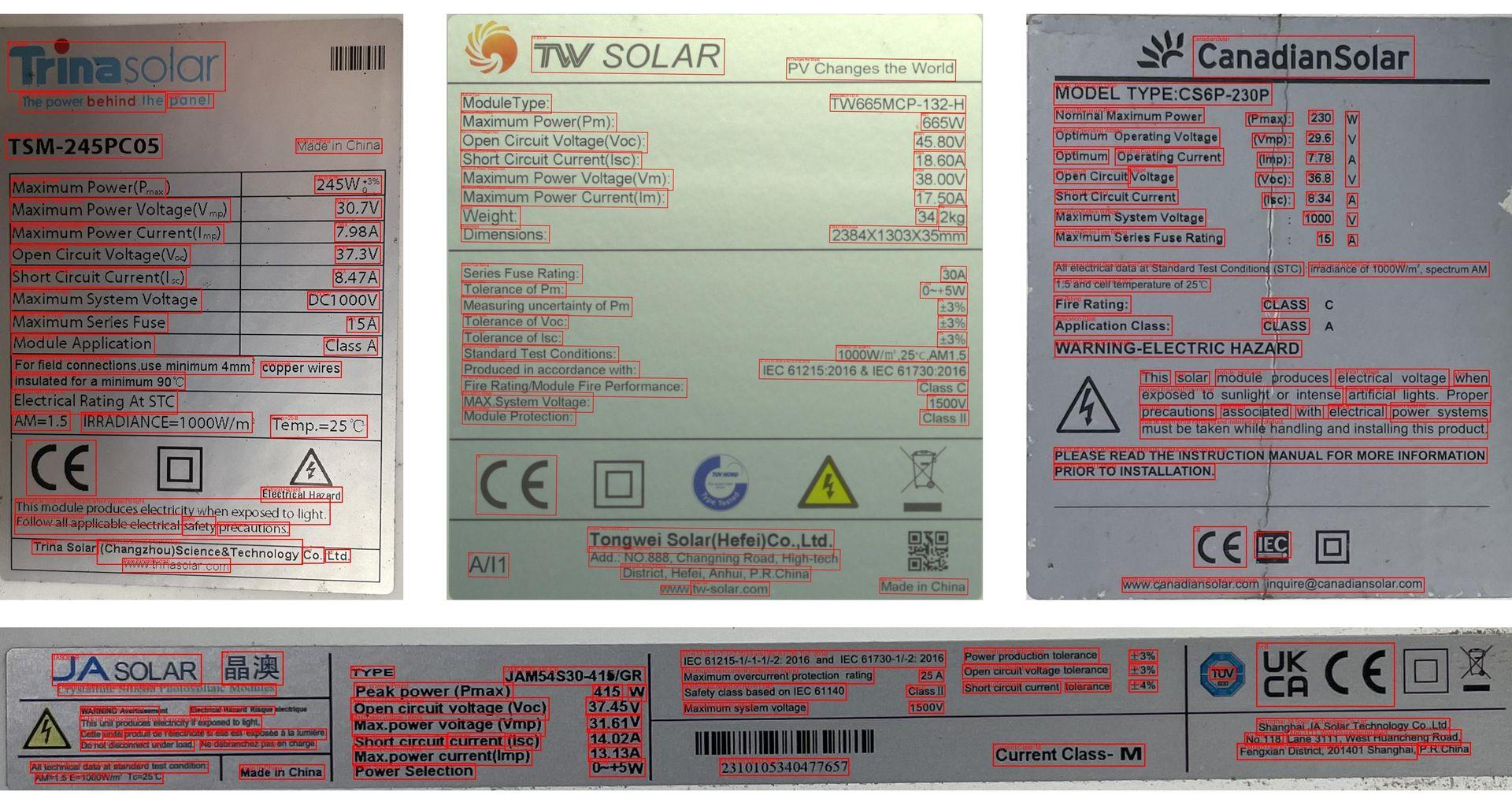

Identifikation (sofern vorhanden) als Basis für Prozesslogik und Dokumentation.
- Reduziert manuelle Sortierung
- Erhöht Rückverfolgbarkeit
Identification (where available) as a basis for process logic and documentation.
- Reduces manual sorting
- Improves traceability
Frühe Separierung von Kabel und Dose – schützt Reinheit der nachgelagerten Fraktionen.
- Kupferreicher Recyclingpfad
- Weniger Störstoffe in Glas und Aluminium
Early separation of cables and junction box — protects purity of downstream fractions.
- Copper-rich stream for standard cable recycling
- Less contamination in glass and aluminum
Reproduzierbare Abtrennung des Rahmens – Basis für hochwertigen Aluminiumstrom.
- Entscheidend: Glasreste aus Profilnuten minimieren
- Definierter Metallstrom statt Mischmaterial
Repeatable frame removal — foundation for a high-grade aluminum stream.
- Key: minimize glass residues in profile grooves
- Defined metal stream instead of mixed material
Fokus auf maximale Glasqualität plus definierte Verbundfraktion.
- Glas als hochwertiger Massenstrom
- Laminat und Zellverbund separat
Focus on maximum glass quality plus a defined composite fraction.
- Glass as the main high-value mass stream
- Laminate and cell composite separated
Robuste Verarbeitung bei Scherben – trotzdem definierte Stoffströme.
- Stabiler Betrieb auch bei gebrochenem Input
- Minimiert Mischmaterial und Nacharbeit
Robust processing for shattered input — still delivering defined material streams.
- Stable operation even with broken modules
- Minimizes mixed material and rework
Kupferreicher Strom – bereit für klassisches Kabelrecycling.
- Früh separiert für hohe Reinheit
- Kompatibel mit etablierten Pfaden
Copper-rich stream — ready for conventional cable recycling.
- Separated early for high purity
- Compatible with established routes
Ausgelegt auf sehr geringe Glasverunreinigung – für hohe Handelsqualität.
- Ziel: weniger als 1 Prozent Glasverunreinigung (projekt- und inputabhängig)
- Bessere Vermarktung, weniger Abschläge
Designed for very low glass contamination — enabling high trading quality.
- Target: below 1% glass contamination (project- and input-dependent)
- Better marketability, fewer penalties
Definierter Laminatstrom für nachgelagerte Verbundauftrennung oder Spezialverwertung.
- Encapsulant (EVA oder POE) plus Zellen plus Backsheet
- Optional: Vertiefung mit 2nd Cycle Aggregaten
Defined laminate stream for downstream composite separation or specialized recovery.
- Encapsulant (EVA or POE) + cells + backsheet
- Optional: further processing with 2nd Cycle units
Glas als spezifizierter Output-Strom mit minimierten Restanhaftungen.
- Größter Massenstrom als Wirtschaftlichkeitshebel
- Saubere Trennung verbessert Verwertbarkeit und Erlös
Glass as a specified output stream with minimized residues.
- Main mass stream and key lever for economics
- Clean separation improves recyclability and revenue
