Hochdurchsatz PV-Modulprüfung - vollautomatische Reuse-Linie
Die erste Prüflinie, die Handling, alle relevanten Prüfverfahren sowie Auswertung und Dokumentation in einem integrierten Prozess vereint — für neue und gebrauchte PV-Module.
Schnell. Reproduzierbar. Vollständig dokumentiert.
Fahren Sie mit dem Cursor über die Upcycling-Anlage, um mehr über jeden Prozessschritt zu erfahren.
Jede Station kann per Klick oder Mouseover erkundet werden – weiter unten finden Sie zusätzliche Details zu den jeweiligen Prüf- und Verarbeitungsschritten.
Die erste vollautomatische Reuse-Linie weltweit. Vom als Abfall deklarierten PV-Modul zum Produkt – geprüft und dokumentiert. The world’s first fully automated PV reuse line. Turning modules declared as waste into a qualified product—tested and documented.
Diese Übersicht zeigt, wie 2nd Cycle PV-Module vollautomatisch identifiziert, reinigt, elektrisch & optisch prüft und die Ergebnisse KI-gestützt auswertet. This overview shows how 2nd Cycle automatically identifies, cleans, electrically & visually tests PV modules and evaluates results using AI.
Der Output ist nicht nur „funktioniert / funktioniert nicht“, sondern ein belastbares Prüfprotokoll inkl. Leistungsabschätzung und Restlebensdauer-Indikatoren – als Entscheidungsbasis für den zweiten Lebenszyklus. The output is not just “pass/fail”, but a robust test report including performance estimation and remaining-lifetime indicators—the basis for a second life decision.
- Prozess: Logistik (SolarBox) → Identifikation → Reinigung → PV-Modulprüfung → Reuse- oder Recycling-Entscheidung Process: Logistics (SolarBox) → Identification → Cleaning → PV module testing → Reuse or recycling decision
- Output: Modul als Produkt inkl. digitalem Prüfprotokoll oder nachgewiesen defektes Modul inkl. relevanter Infos für den Recyclingpfad Output: Module as a product incl. digital test report or proven defective module incl. key information for the recycling route
- Skalierung: hoher Durchsatz bei minimalem Personalaufwand (Zero-Touch-Ansatz) Scaling: high throughput with minimal labor (zero-touch approach)
Hover/Klick auf die Punkte, um Details zu jeder Station zu sehen. Hover/click the hotspots to see details per station.
Jedes Modul erhält eine eindeutige ID. Alle Messwerte, Bilder und Entscheidungen sind damit rückverfolgbar – wichtig für Reuse-Vermarktung, Audits und Reklamationsfälle.
Each module gets a unique identity. All measurements, images and decisions become traceable—important for resale, audits and warranty/claim cases.
Die Dunkelkennlinie liefert tiefe Einblicke in Serien-/Shunt-Verhalten und Degradationsmuster – ohne Lichteinfluss. Ideal, um versteckte Defekte und Alterung zu erkennen.
Dark IV reveals series/shunt behavior and degradation patterns without illumination—ideal for spotting hidden defects and aging signatures.
Ein kurzer Lichtblitz simuliert STC. Ergebnis: Leistung, Strom-/Spannungskennwerte und Vergleich zur Typenschildangabe – als Basis für Sorting & Pricing.
A short light pulse simulates STC. Output: power, current/voltage parameters and comparison vs. nameplate—basis for sorting & pricing.
Defekte Bypassdioden erhöhen Hot-Spot-Risiko und können Strings beeinträchtigen. Der Test schafft Klarheit über Funktion, Verhalten und mögliche Ausfallbilder.
Failed bypass diodes increase hotspot risk and can degrade string performance. This test verifies function and typical failure modes.
Kamera- und KI-basierte Inspektion für Glasbruch, Zellverfärbungen, Delamination, Rahmen-/Ecken-Schäden, Backsheet-Risse u. a. – standardisiert und dokumentiert.
Camera + AI inspection for glass breakage, discoloration, delamination, frame/corner damage, backsheet cracks, and more—standardized and documented.
EL macht elektrische Inhomogenitäten sichtbar (Mikrorisse, Finger-Unterbrechungen, inaktive Bereiche). Ein zentraler Baustein für Zustandsbewertung und Restlebensdauer-Indikatoren.
EL visualizes electrical inhomogeneity (microcracks, finger interruptions, inactive areas). Key input for condition grading and remaining-lifetime indicators.
UV-Aufnahmen zeigen Alterung/Verfärbung und Hinweise auf Feuchte-/Delaminationspfade. Besonders hilfreich in Kombination mit EL und elektrischen Messungen.
UV imaging highlights aging/discoloration and potential moisture/delamination pathways—especially powerful combined with EL and electrical tests.
Spektrometrie unterstützt die BOM-Bewertung (Materialfamilien, Risikoklassen) – wichtig, weil „Alter“ allein wenig aussagt. Das verbessert Prognosen und Sorting-Logik.
Spectrometry supports BOM assessment (material families, risk classes)—important because “age” alone is not enough. Improves predictions and sorting logic.
Bürsten/Düsen und Prozesslogik entfernen Schmutz, Biofilm und Ablagerungen für zuverlässige Messungen. Ziel: stabile Qualität bei hohem Durchsatz – ohne manuelles Schrubben.
Brush/nozzle cleaning and process logic remove dirt, biofilm and deposits for reliable testing. Goal: stable quality at high throughput—without manual scrubbing.
Hochspannungs-/Isolationsprüfung (auch in Kombination mit Feuchte/Wasser) stellt sicher, dass ein Modul elektrisch sicher ist – entscheidend für Reuse, Haftung und Risikominimierung.
High-voltage insulation testing (optionally with moisture/water) verifies electrical safety—critical for reuse, liability and risk reduction.
OCR/KI liest Typenschilder auch bei Verschmutzung oder Alterung. Daten dienen für Plausibilitätschecks, Dokumentation, Sortierung und Rückverfolgbarkeit.
OCR/AI reads nameplates even when aged or dirty. Data is used for plausibility checks, documentation, sorting and traceability.
Automatische Vermessung ermöglicht Mischchargen ohne Rüsten: sichere Greif-/Förderlogik, korrekte Testadapter-Ansteuerung und weniger Stillstand.
Automatic measurement enables mixed batches without changeover: stable handling logic, correct test interfacing and less downtime.
Standardisierte Mehrweg-Logistik reduziert Einzelhandling, Bruch und OPEX. Module werden prozessfähig angeliefert – ideal für hohe Stückzahlen in O&M, Repowering und Reuse-Ketten.
Standardized reusable logistics reduces manual handling, breakage and OPEX. Modules arrive “process-ready”—ideal for high volumes in O&M, repowering and reuse chains.
Die erste vollautomatische Reuse-Linie weltweit. Vom als Abfall deklarierten PV-Modul zum Produkt – geprüft und dokumentiert. The world’s first fully automated PV reuse line. Turning modules declared as waste into a qualified product—tested and documented.
Diese Übersicht zeigt, wie 2nd Cycle PV-Module vollautomatisch identifiziert, reinigt, elektrisch & optisch prüft und die Ergebnisse KI-gestützt auswertet. This overview shows how 2nd Cycle automatically identifies, cleans, electrically & visually tests PV modules and evaluates results using AI.
Der Output ist nicht nur „funktioniert / funktioniert nicht“, sondern ein belastbares Prüfprotokoll inkl. Leistungsabschätzung und Restlebensdauer-Indikatoren – als Entscheidungsbasis für den zweiten Lebenszyklus. The output is not just “pass/fail”, but a robust test report including performance estimation and remaining-lifetime indicators—the basis for a second life decision.
- Prozess: Logistik (SolarBox) → Identifikation → Reinigung → PV-Modulprüfung → Reuse- oder Recycling-Entscheidung Process: Logistics (SolarBox) → Identification → Cleaning → PV module testing → Reuse or recycling decision
- Output: Modul als Produkt inkl. digitalem Prüfprotokoll oder nachgewiesen defektes Modul inkl. relevanter Infos für den Recyclingpfad Output: Module as a product incl. digital test report or proven defective module incl. key information for the recycling route
- Skalierung: hoher Durchsatz bei minimalem Personalaufwand (Zero-Touch-Ansatz) Scaling: high throughput with minimal labor (zero-touch approach)
Hover/Klick auf die Punkte, um Details zu jeder Station zu sehen. Hover/click the hotspots to see details per station.
Jedes Modul erhält eine eindeutige ID. Alle Messwerte, Bilder und Entscheidungen sind damit rückverfolgbar – wichtig für Reuse-Vermarktung, Audits und Reklamationsfälle.
Each module gets a unique identity. All measurements, images and decisions become traceable—important for resale, audits and warranty/claim cases.
Die Dunkelkennlinie liefert tiefe Einblicke in Serien-/Shunt-Verhalten und Degradationsmuster – ohne Lichteinfluss. Ideal, um versteckte Defekte und Alterung zu erkennen.
Dark IV reveals series/shunt behavior and degradation patterns without illumination—ideal for spotting hidden defects and aging signatures.
Ein kurzer Lichtblitz simuliert STC. Ergebnis: Leistung, Strom-/Spannungskennwerte und Vergleich zur Typenschildangabe – als Basis für Sorting & Pricing.
A short light pulse simulates STC. Output: power, current/voltage parameters and comparison vs. nameplate—basis for sorting & pricing.
Defekte Bypassdioden erhöhen Hot-Spot-Risiko und können Strings beeinträchtigen. Der Test schafft Klarheit über Funktion, Verhalten und mögliche Ausfallbilder.
Failed bypass diodes increase hotspot risk and can degrade string performance. This test verifies function and typical failure modes.
Kamera- und KI-basierte Inspektion für Glasbruch, Zellverfärbungen, Delamination, Rahmen-/Ecken-Schäden, Backsheet-Risse u. a. – standardisiert und dokumentiert.
Camera + AI inspection for glass breakage, discoloration, delamination, frame/corner damage, backsheet cracks, and more—standardized and documented.
EL macht elektrische Inhomogenitäten sichtbar (Mikrorisse, Finger-Unterbrechungen, inaktive Bereiche). Ein zentraler Baustein für Zustandsbewertung und Restlebensdauer-Indikatoren.
EL visualizes electrical inhomogeneity (microcracks, finger interruptions, inactive areas). Key input for condition grading and remaining-lifetime indicators.
UV-Aufnahmen zeigen Alterung/Verfärbung und Hinweise auf Feuchte-/Delaminationspfade. Besonders hilfreich in Kombination mit EL und elektrischen Messungen.
UV imaging highlights aging/discoloration and potential moisture/delamination pathways—especially powerful combined with EL and electrical tests.
Spektrometrie unterstützt die BOM-Bewertung (Materialfamilien, Risikoklassen) – wichtig, weil „Alter“ allein wenig aussagt. Das verbessert Prognosen und Sorting-Logik.
Spectrometry supports BOM assessment (material families, risk classes)—important because “age” alone is not enough. Improves predictions and sorting logic.
Bürsten/Düsen und Prozesslogik entfernen Schmutz, Biofilm und Ablagerungen für zuverlässige Messungen. Ziel: stabile Qualität bei hohem Durchsatz – ohne manuelles Schrubben.
Brush/nozzle cleaning and process logic remove dirt, biofilm and deposits for reliable testing. Goal: stable quality at high throughput—without manual scrubbing.
Hochspannungs-/Isolationsprüfung (auch in Kombination mit Feuchte/Wasser) stellt sicher, dass ein Modul elektrisch sicher ist – entscheidend für Reuse, Haftung und Risikominimierung.
High-voltage insulation testing (optionally with moisture/water) verifies electrical safety—critical for reuse, liability and risk reduction.
OCR/KI liest Typenschilder auch bei Verschmutzung oder Alterung. Daten dienen für Plausibilitätschecks, Dokumentation, Sortierung und Rückverfolgbarkeit.
OCR/AI reads nameplates even when aged or dirty. Data is used for plausibility checks, documentation, sorting and traceability.
Automatische Vermessung ermöglicht Mischchargen ohne Rüsten: sichere Greif-/Förderlogik, korrekte Testadapter-Ansteuerung und weniger Stillstand.
Automatic measurement enables mixed batches without changeover: stable handling logic, correct test interfacing and less downtime.
Standardisierte Mehrweg-Logistik reduziert Einzelhandling, Bruch und OPEX. Module werden prozessfähig angeliefert – ideal für hohe Stückzahlen in O&M, Repowering und Reuse-Ketten.
Standardized reusable logistics reduces manual handling, breakage and OPEX. Modules arrive “process-ready”—ideal for high volumes in O&M, repowering and reuse chains.
Alle Prozessschritte im Detail
📦
SolarBox & Logistiksystem – Sicher verpackt, intelligent transportiert
Sicherer Transport ist die Grundlage für jede Qualitätskontrolle, Reuse und hochwertiges Recycling:
Unsere speziell entwickelte Mehrweg-Transportbox schützt PV-Module auf dem Weg zur Anlage – kompatibel mit Roboter-Handling, stapelbar und wiederverwendbar. Die erste Box, die speziell für 2nd-Life-Anwendungen entwickelt wurde.
📐
Modulvermessung – Länge, Breite, Position
Es gibt fast so viele PV-Modultypen wie Sandkörner – wir erfassen automatisch alle relevanten Merkmale:
Mittels fortschrittlicher 2D-Bilderkennung messen wir präzise die Außenmaße, das Zelllayout, die Position der Anschlussdose und des Typenschilds – und vieles mehr. Das gewährleistet einen reibungslosen Anlagenbetrieb und eine perfekte Eignung für Reuse.
📷

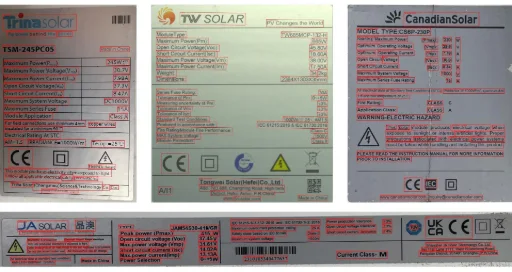

Typenschilderkennung – Automatisch identifiziert
Herkunft des Moduls – Was kann es leisten?
Unsere KI liest Typenschilder automatisch – auch wenn sie verblasst, verschmutzt oder unvollständig sind. Das spart Zeit und liefert entscheidende Parameter für die Prüfprozesssteuerung.
💦
Automatische Reinigung – Saubere Prüfung führt zu besseren Bewertungen
Staub, Schmutz und Ablagerungen verfälschen Messergebnisse – deshalb beginnen wir mit einer professionellen Reinigung.
Bürsten, Düsen und ein intelligentes Wasserkreislaufsystem sorgen für eine gleichmäßige und schonende Reinigung jedes PV-Moduls – automatisiert, effizient und reproduzierbar.
👁️

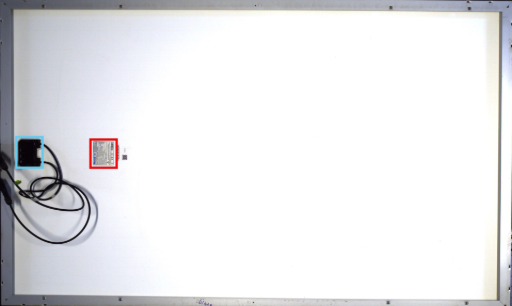

Visuelle Inspektion – Der erste Blick zählt
Manchmal liefern die einfachsten Lösungen die schnellste Hilfe:
Wir erfassen das Modul visuell und mit KI-Unterstützung, um Risse, Brüche, Brandspuren, Delamination oder Korrosion zu erkennen – vom Rahmenrand bis zum Busbar. Alles unter definierten Lichtbedingungen und mit digitaler Präzision.
🌑

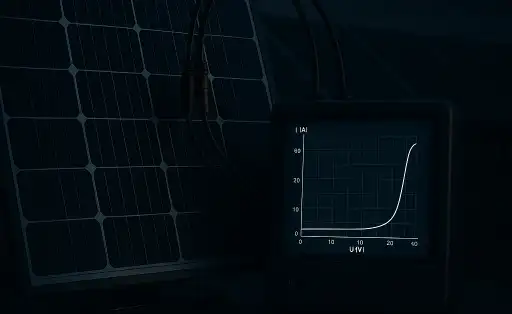

Dunkelkennlinie – Stromkennlinie ohne Licht
Auch im Dunkeln verrät das Modul seine wahre Leistung:
Wir messen die Strom-Spannungs-Kennlinie (I-V) ohne Beleuchtung. Das offenbart interne Widerstände, Zellzustand und potenzielle Defekte — besonders wertvoll für die Bewertung stark degradierter Module.
🔍

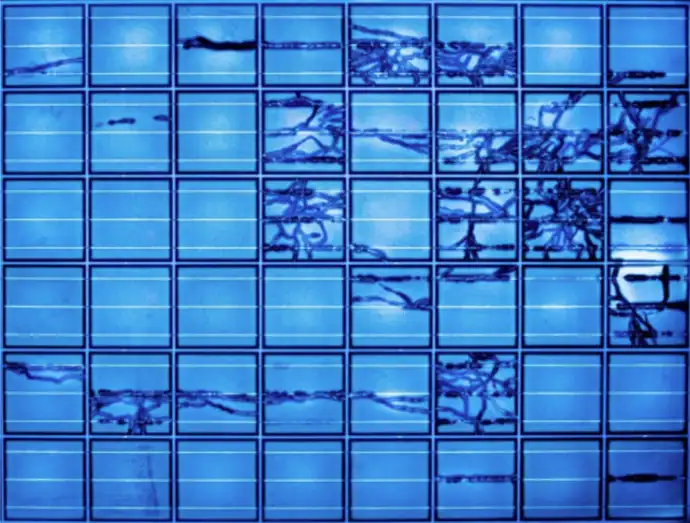

Elektrolumineszenz – Das Unsichtbare sichtbar machen
Was das Auge nicht sehen kann, offenbart der Strom:
Durch Anlegen einer gezielten Spannung beginnt das PV-Modul im Infrarotspektrum zu „leuchten". So können wir feine Mikrorisse, Zellbrüche und inaktive Bereiche erkennen — bevor sie zum Problem werden.
⚡
Isolationstest – Sicherheit unter Hochspannung
Wir senden Spannung genau dorthin, wo sie nicht hingehört:
Wir testen die Isolation zwischen stromführenden Komponenten und dem Modulrahmen und stellen sicher, dass das Modul keine elektrische Gefahr darstellt — weder für Menschen noch für Wechselrichter.
💡
UV-Fluoreszenz – Alterung unter Schwarzlicht
Wenn das PV-Modul unter UV-Licht fluoresziert, erzählt es seine Geschichte:
Die fluoreszierende EVA-Einkapselung offenbart Alterung und Mikrostrukturen, die dem bloßen Auge verborgen bleiben. Das liefert wertvolle Einblicke in den Zellzustand, besonders bei älteren Modulen.
🔆

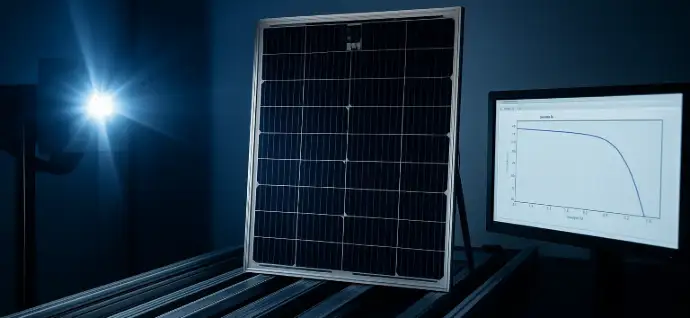

Flash-Test – Sonnenlicht in Millisekunden
Ein heller Blitz — und wir wissen sofort, was Ihr PV-Modul kann.
Mit einer künstlichen Lichtquelle simulieren wir die Sonne in Sekundenbruchteilen und leiten die I-V-Kennlinie sowie den Maximum Power Point (MPP) ab — das Herzstück jeder Leistungsbewertung.
🧪
Spektrometrie – Materialanalyse mit Licht
Was steckt im Backsheet? Und in welcher Schicht?
Mittels Nahinfrarot-Spektrometrie untersuchen wir die Materialien zerstörungsfrei. Das Ergebnis: klare Erkenntnisse über Kunststoffarten, Eigenschaften und Recyclingfähigkeit.
🔧

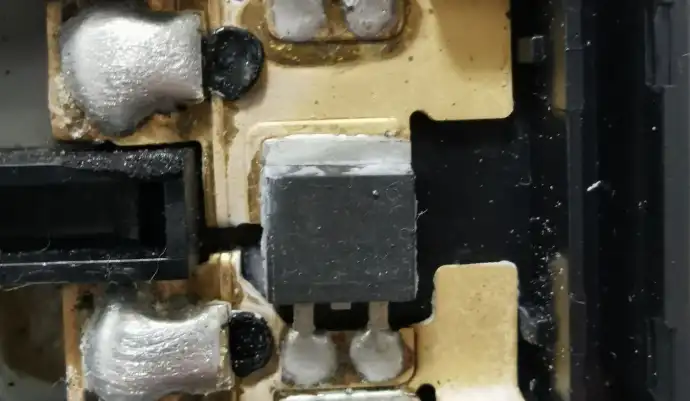

Bypass-Dioden-Test – Bewertung des Schutzmechanismus
Bypass-Dioden-Test – Bewertung des Schutzmechanismus
Wir prüfen, ob sie korrekt schalten und analysieren die Kennlinie auf typische Fehleranzeichen. Sicherheit, bevor es heiß wird.
🧭
QR-Code & UID – Die digitale Identität jedes Moduls
Jedes Modul erhält einen eindeutigen Identifikator — seine digitale DNA.
Durch Scannen verknüpfen wir alle Testergebnisse, Bilder und Stammdaten mit der UID. Das stellt sicher, dass das PV-Modul jederzeit rückverfolgbar ist — transparent, sicher und wiederverwendbar.
